Практикум по IS-IS Watcher

1. Принцип работы с практикумом

В каждом упражнении внесите одно изменение, заранее определите ожидаемое поведение IS-IS и проверьте событие в журнале Watcher. Затем найдите то же изменение на странице Monitoring в Topolograph, через SDK и, в упражнениях на сопоставление событий, в ответе агента. Перед следующим независимым упражнением верните лабораторию в исходное состояние.

isis01 - это домен FRR из шести маршрутизаторов в одной зоне (49.0001, AS 65100). Канал router2-router3 работает на уровнях 1 и 2; канал router3-router6 и подключение router3 к локальной сети router4/router5 - только на уровне 2. Watcher получает LSDB через соседство уровня 2 на router1 и сопоставляет System ID с именами узлов из TLV Dynamic Hostname. Поэтому в событиях указаны router2, router3 и router6, а не идентификаторы вида 0100.1001.000x.

1. Строка CSV Watcher - первичная запись сетевого события.
2. Monitoring и SDK доказывают, что событие принято и доступно для запроса.
3. Агент используется только для сведения нескольких событий в один инцидент, но не как замена исходной строки.

2. Запуск и проверка лаборатории из шести маршрутизаторов

Запустите общедоступную топологию isis01 на базе GRE из репозитория IS-IS Watcher. Скрипт prepare.sh также создаёт мост isis-br-dr и загружает модули ядра MPLS, необходимые для IS-IS TE.

Сначала выполните sudo clab inspect --all и убедитесь, что лаборатория ещё не запущена. Если в списке остался прежний экземпляр isis01, перейдите в containerlab/isis01/ и удалите его командой sudo clab destroy --topo isis01.clab.yml --cleanup. Всегда указывайте файл топологии, чтобы не затронуть другие лаборатории.

Команда

cd containerlab/isis01
sudo clab inspect --all
sudo clab destroy --topo isis01.clab.yml --cleanup   # только если в списке остался прежний isis01
sudo ./prepare.sh
sudo clab deploy --topo isis01.clab.yml
sudo docker logs clab-isis01-isis-watcher
sudo tail -f watcher/logs/watcher1.isis.log

Откат: Когда закончите практикум, удалите лабораторию командой sudo clab destroy --topo isis01.clab.yml --cleanup из containerlab/isis01/.

3. Формат записи сетевого события

В практикуме используются три семейства событий: host, metric и network. Поле event_object указывает изменившийся объект, event_status - тип изменения, а event_detected_by - маршрутизатор, который объявил или обнаружил изменение. Поле graph_time содержит метку запуска Watcher, по которой выбирается граф в Topolograph.

В строках IS-IS есть поле level (1 или 2), которого нет в строках OSPF. Оно стоит третьим, сразу после watcher_name. Строку metric выше можно прочитать так: в 2026-09-07T06:55:14Z Watcher lab-isis01 обнаружил, что router3 объявил канал уровня 1 к router2 с новой метрикой -1 вместо 10, то есть соседство было потеряно. Изменение относится к интерфейсу 192.168.23.2 в зоне 49.0001, AS 65100. Узлу router2 соответствует NET/System ID 49.0001.0100.1001.0002.00; имя маршрутизатора получено из TLV Dynamic Hostname.

Строки host и network со статусами up или down не содержат прежнюю и новую стоимость, поэтому Fluent Bit пересылает связанную с ними строку changed. Topolograph определяет потерю соседства по событию metric с new_cost: -1, а восстановление - по событию с old_cost: -1.

1. Поля по порядку: watcher_time, watcher_name, level, event_name, event_object, event_status, [поля стоимости], event_detected_by, graph_time, area_num, asn, [local_ip, remote_ip | subnet_type, int_ext_subtype], sesid, srcid.
2. area_num 49.0001 и asn 65100 определяют домен маршрутизации; sesid - идентификатор сессии Watcher, srcid - System ID исходного маршрутизатора (router1, 0100.1001.0001).

Журнал Watcher (CSV)

host:    2026-09-07T06:55:14.754Z,lab-isis01,1,host,router2,down,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.23.2,192.168.23.1,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
metric:  2026-09-07T06:55:14.756Z,lab-isis01,1,metric,router2,changed,old_cost:10,new_cost:-1,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.23.2,192.168.23.1,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
network: 2026-09-07T06:55:14.761Z,lab-isis01,1,network,192.168.23.0/24,changed,old_cost:10,new_cost:-1,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001

4. Откуда берутся события

Одно изменение IS-IS создаёт отдельную строку CSV Watcher для каждого уровня. Fluent Bit пересылает её в Topolograph, где событие сохраняется и становится доступно на странице Monitoring, через API событий и SDK. В каждом упражнении один и тот же факт проверяется во всех доступных источниках.

1. Журнал Watcher isis01 -> парсер CSV Fluent Bit -> приём в Topolograph -> страница Monitoring + API событий -> SDK Topolograph
2. Страница Monitoring: OSPF/IS-IS Real-Time Monitoring. Выберите граф по метке времени в Choose the graph, задайте окно From/To в UTC, включите переключатели L1 и L2, нажмите Find logs; переключатели New/Old Subnets, Up/Down Links и Changed metric фильтруют список.
3. В списке графов показаны все снимки топологии, отправленные Watcher.

Запрос SDK

from topolograph import Topolograph

topo = Topolograph(url="http://<your-topolograph>:8080",
                   username="<email>", password="<password>")
graph = topo.graphs.get(latest=True)
print(graph.graph_time, graph.protocol, graph.hosts)

Вывод SDK

07Sep2026_06h49m43s_6_hosts isis {'count': 6}

5. Изменение стоимости канала точка-точка

Измените метрику интерфейса eth1 на router2 в направлении router3. Метрики IS-IS задаются отдельно для каждого направления, поэтому обратная метрика router3 -> router2 от этого не меняется. На eth1 маршрутизатора router2 команда isis metric не задана, и используется широкая метрика по умолчанию - 10. Канал router2-router3 работает на уровнях 1 и 2, поэтому изменение объявляется на обоих уровнях.

Команда

sudo docker exec clab-isis01-router2 vtysh \
  -c 'conf t' -c 'interface eth1' -c 'isis metric 222'

Проверьте изменение. Откройте каждый доступный в вашей среде источник и сверьтесь с примерами ниже.

# router2: interface eth1 / isis metric 222
2026-09-07T06:52:15.035Z,lab-isis01,1,metric,router3,changed,old_cost:10,new_cost:222,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:52:15.037Z,lab-isis01,1,network,192.168.23.0/24,changed,old_cost:10,new_cost:222,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:52:15.045Z,lab-isis01,2,metric,router3,changed,old_cost:10,new_cost:222,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
# rollback (isis metric 10):
2026-09-07T06:52:37.514Z,lab-isis01,1,metric,router3,changed,old_cost:222,new_cost:10,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:52:37.526Z,lab-isis01,2,metric,router3,changed,old_cost:222,new_cost:10,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001

adj = graph.events.get_adjacency_events(
    start_time="2026-09-07T06:52:14Z", end_time="2026-09-07T06:52:20Z")
net = graph.events.get_network_events(
    start_time="2026-09-07T06:52:14Z", end_time="2026-09-07T06:52:20Z")
for e in adj["adjacency_cost_change_events"]:
    print(e.event_object, e.event_detected_by, e.old_cost, "->", e.new_cost, "L" + str(e.level_number))
for e in net["network_cost_change_events"]:
    print(e.event_object, e.old_cost, "->", e.new_cost, "L" + str(e.level_number))

router3 router2 10 -> 222 L1
router3 router2 10 -> 222 L2
3ffe::192:168:23:2/127 10 -> 222 L1
192.168.23.0/24 10 -> 222 L1
3ffe::192:168:23:2/127 10 -> 222 L2
192.168.23.0/24 10 -> 222 L2

Откат: Выполните isis metric 10 (или no isis metric) на router2 eth1 и подтвердите обратные события 222 -> 10 metric и network.

6. События внутренних и внешних префиксов

Выполняйте каждый эксперимент с префиксом независимо. В отличие от OSPF, IS-IS объявляет адрес loopback с настроенной маской и назначает ему метрику интерфейса: префикс /24 остаётся /24 со стоимостью 10, а не преобразуется в маршрут /32. router6 работает только на уровне 2, поэтому его префиксы появляются только в L2.

1. 6a. На router2 выполните interface lo / ip address 192.168.123.1/24. Убедитесь, что для 192.168.123.0/24 появился статус up, а стоимость изменилась с -1 на 10 в L1 и L2.
2. 6b. На router6 выполните interface lo / ip address 10.10.36.6/24. Убедитесь, что для 10.10.36.0/24 появился статус up, а стоимость изменилась с -1 на 10 в L2.
3. 6c. На router6 выполните no ip route 6.6.6.6/32 192.168.36.3. Убедитесь, что для 6.6.6.6/32 появился статус down, а стоимость изменилась с 11 на -1 в L2. FRR перераспределяет этот маршрут в IS-IS без признака external, поэтому Watcher помечает его как internal.

Команда

sudo docker exec clab-isis01-router2 vtysh \
  -c 'conf t' -c 'interface lo' -c 'ip address 192.168.123.1/24'

Проверьте изменение. Откройте каждый доступный в вашей среде источник и сверьтесь с примерами ниже.

# 6a router2: interface lo / ip address 192.168.123.1/24
2026-09-07T06:52:52.074Z,lab-isis01,1,network,192.168.123.0/24,up,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:52:52.075Z,lab-isis01,1,network,192.168.123.0/24,changed,old_cost:-1,new_cost:10,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
# 6b router6: interface lo / ip address 10.10.36.6/24
2026-09-07T06:53:39.099Z,lab-isis01,2,network,10.10.36.0/24,up,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:53:39.099Z,lab-isis01,2,network,10.10.36.0/24,changed,old_cost:-1,new_cost:10,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
# 6c router6: no ip route 6.6.6.6/32 192.168.36.3
2026-09-07T06:54:14.533Z,lab-isis01,2,network,6.6.6.6/32,down,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:54:14.533Z,lab-isis01,2,network,6.6.6.6/32,changed,old_cost:11,new_cost:-1,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001

for start, end in [("2026-09-07T06:52:50Z", "2026-09-07T06:52:55Z"),
                   ("2026-09-07T06:53:37Z", "2026-09-07T06:53:42Z"),
                   ("2026-09-07T06:54:12Z", "2026-09-07T06:54:17Z")]:
    net = graph.events.get_network_events(start_time=start, end_time=end)
    for e in net["network_up_down_events"]:
        print(e.event_object, e.event_status, e.event_detected_by,
              f"{e.old_cost} -> {e.new_cost}", "L" + str(e.level_number), e.subnet_type)

192.168.123.0/24 changed router2 -1 -> 10 L1 internal
192.168.123.0/24 changed router2 -1 -> 10 L2 internal
10.10.36.0/24 changed router6 -1 -> 10 L2 internal
6.6.6.6/32 changed router6 11 -> -1 L2 internal

Откат: 6a: no ip address 192.168.123.1/24 на router2 interface lo. 6b: no ip address 10.10.36.6/24 на router6 interface lo. 6c: ip route 6.6.6.6/32 192.168.36.3 на router6. После каждого подтвердите обратное событие.

7. Обнаружение потери связи и её восстановления

Отключите интерфейс eth1 на router2, изучите связанный набор событий, затем восстановите интерфейс командой no shutdown. Канал router2-router3 работает на уровнях 1 и 2, поэтому каждое событие появляется по одному разу для L1 и L2.

Команда

# отключение
sudo docker exec clab-isis01-router2 vtysh \
  -c 'conf t' -c 'interface eth1' -c 'shutdown'
# восстановление
sudo docker exec clab-isis01-router2 vtysh \
  -c 'conf t' -c 'interface eth1' -c 'no shutdown'

Проверьте изменение. Откройте каждый доступный в вашей среде источник и сверьтесь с примерами ниже.

# router2: interface eth1 / shutdown
2026-09-07T06:55:14.754Z,lab-isis01,1,host,router2,down,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.23.2,192.168.23.1,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:55:14.756Z,lab-isis01,1,metric,router2,changed,old_cost:10,new_cost:-1,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.23.2,192.168.23.1,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:55:14.760Z,lab-isis01,1,metric,router3,changed,old_cost:10,new_cost:-1,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:55:14.761Z,lab-isis01,1,network,192.168.23.0/24,changed,old_cost:10,new_cost:-1,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
# router2: interface eth1 / no shutdown
2026-09-07T06:55:39.545Z,lab-isis01,1,metric,router3,changed,old_cost:-1,new_cost:10,router2,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:55:39.607Z,lab-isis01,1,metric,router2,changed,old_cost:-1,new_cost:10,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.23.2,192.168.23.1,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001

down = graph.events.get_adjacency_events(
    start_time="2026-09-07T06:55:14Z", end_time="2026-09-07T06:55:16Z")
for e in down["all_host_up_down_events"]:
    print(e.event_object, "detected_by", e.event_detected_by,
          f"{e.old_cost} -> {e.new_cost}", "L" + str(e.level_number))

router2 detected_by router3 10 -> -1 L1
router3 detected_by router2 10 -> -1 L1
router2 detected_by router3 10 -> -1 L2
router3 detected_by router2 10 -> -1 L2

Откат: no shutdown на router2 eth1 восстанавливает интерфейс; дождитесь событий восстановления host, network и metric на обоих уровнях.

8. Отчёт по широковещательному транзитному сегменту

Интерфейс eth1 на router6 соединён с router3 через широковещательный сегмент. Приоритет IS-IS на router6 равен 100, а на router3 - 64, поэтому router6 выбирается DIS и формирует LSP псевдоузла. Канал работает только на уровне 2, поэтому все события относятся к L2. На eth1 маршрутизатора router6 команда isis metric не задана, и используется значение по умолчанию - 10.

Команда

# изменение стоимости
sudo docker exec clab-isis01-router6 vtysh \
  -c 'conf t' -c 'interface eth1' -c 'isis metric 66'
# затем отдельно отключите и восстановите интерфейс
sudo docker exec clab-isis01-router6 vtysh \
  -c 'conf t' -c 'interface eth1' -c 'shutdown'
sudo docker exec clab-isis01-router6 vtysh \
  -c 'conf t' -c 'interface eth1' -c 'no shutdown'

Проверьте изменение. Откройте каждый доступный в вашей среде источник и сверьтесь с примерами ниже.

# router6: interface eth1 / isis metric 66   (rollback: isis metric 10)
2026-09-07T06:56:47.139Z,lab-isis01,2,network,192.168.36.0/24,changed,old_cost:10,new_cost:66,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:56:47.140Z,lab-isis01,2,metric,router3,changed,old_cost:10,new_cost:66,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:57:04.561Z,lab-isis01,2,metric,router3,changed,old_cost:66,new_cost:10,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
# router6: interface eth1 / shutdown
2026-09-07T06:57:22.037Z,lab-isis01,2,network,192.168.36.0/24,changed,old_cost:10,new_cost:-1,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,internal,0,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:57:22.055Z,lab-isis01,2,host,router6,down,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.36.3,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:57:22.055Z,lab-isis01,2,metric,router6,changed,old_cost:10,new_cost:-1,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.36.3,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
# router6: interface eth1 / no shutdown
2026-09-07T06:57:55.962Z,lab-isis01,2,host,router6,up,router3,07Sep2026_06h49m43s_6_hosts,49.0001,65100,192.168.36.3,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001
2026-09-07T06:57:55.973Z,lab-isis01,2,metric,router3,changed,old_cost:-1,new_cost:66,router6,07Sep2026_06h49m43s_6_hosts,49.0001,65100,,,e50b9d98-aa86-11f1-92b0-46ed252a638b,0100.1001.0001

cost = graph.events.get_adjacency_events(
    start_time="2026-09-07T06:56:46Z", end_time="2026-09-07T06:56:49Z")
for e in cost["adjacency_cost_change_events"]:
    print("cost", e.event_object, e.event_detected_by, f"{e.old_cost} -> {e.new_cost}", "L" + str(e.level_number))
flap = graph.events.get_adjacency_events(
    start_time="2026-09-07T06:57:21Z", end_time="2026-09-07T06:58:00Z")
for e in flap["all_host_up_down_events"]:
    print("updown", e.event_object, e.event_detected_by, f"{e.old_cost} -> {e.new_cost}", "L" + str(e.level_number))

cost router3 router6 10 -> 66 L2
updown router6 router3 10 -> -1 L2
updown router6 router3 -1 -> 10 L2
updown router3 router6 -1 -> 10 L2

Откат: isis metric 10 (или no isis metric) на router6 eth1 восстанавливает базовое значение 10; no shutdown восстанавливает соседство. Подтвердите обратные события metric.

9. Чтение TE-атрибутов и фильтрация рёбер по уровню IS-IS

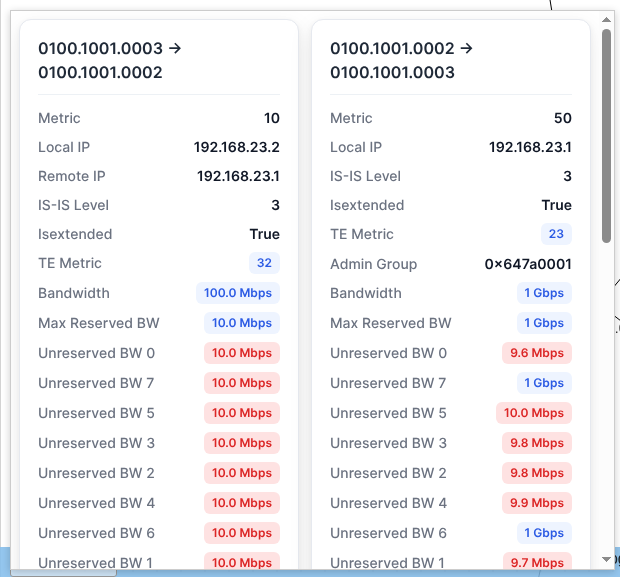

Для каждого разобранного ребра сохраняются метрика, атрибуты TE из sub-TLV RFC 5305 (административная группа, доступная пропускная способность и TE-метрика) и поле isis_level. Значение 1 или 2 означает, что канал объявлен только на одном уровне; 3 (L1L2) - на обоих. Канал router3-router6 работает только на уровне 2, поэтому только его рёбра имеют isis_level: 2; у всех остальных рёбер этого графа значение равно 3.

Граф 18Sep2026_08h50m15s_6_hosts получен при полной обработке LSDB: в POST /graphs передан вывод show isis database detail с router1. Графы, полученные от Watcher, также хранят отдельные снимки атрибутов TE для каждого уровня, поэтому фильтр по уровню использует исходные данные IS-IS, а не объединённое представление.

Команда

curl -u "<email>:<password>" "http://<your-topolograph>:8080/api/graph/18Sep2026_08h50m15s_6_hosts/edges?isis_level=2"
curl -u "<email>:<password>" "http://<your-topolograph>:8080/api/graph/18Sep2026_08h50m15s_6_hosts/edges?admin_group=0x647a0001"
curl -u "<email>:<password>" "http://<your-topolograph>:8080/api/graph/18Sep2026_08h50m15s_6_hosts/edges?temetric__gt=25"

Запрос SDK

edges = graph.edges_list(isis_level=2)
for e in edges["items"]:
    print(e["src"], "->", e["dst"], e["isis_level"], e["cost"])

Вывод SDK

10.10.10.3 -> 10.10.10.6 2 10
10.10.10.6 -> 10.10.10.3 2 10

10. Расчёт CSPF для одного уровня IS-IS

Запрос GET /graph/{graph_time}/cspf-path/{node_a}/{node_b}?level=1|2 рассчитывает путь только по метрикам и атрибутам TE выбранного уровня. Обычный расчёт по объединённому графу этого различия не показывает. Канал router3-router6 работает только на уровне 2, поэтому router6 не входит в топологию уровня 1. Запрос пути уровня 1 между router1 и router6 возвращает не отказ по ограничениям, а src/dst not found.

Если граф был сохранён до появления раздельных данных по уровням, запрос с параметром level завершается с HTTP 422 и кодом isis_level_calculation_unavailable. Topolograph не подменяет отсутствующие данные ответом из объединённого графа.

Команда

curl -u "<email>:<password>" "http://<your-topolograph>:8080/api/graph/18Sep2026_08h50m15s_6_hosts/cspf-path/10.10.10.1/10.10.10.6"
curl -u "<email>:<password>" "http://<your-topolograph>:8080/api/graph/18Sep2026_08h50m15s_6_hosts/cspf-path/10.10.10.1/10.10.10.6?level=1"
curl -u "<email>:<password>" "http://<your-topolograph>:8080/api/graph/18Sep2026_08h50m15s_6_hosts/cspf-path/10.10.10.1/10.10.10.6?level=2"

Запрос SDK

for level in (None, 1, 2):
    r = graph.cspf_path("10.10.10.1", "10.10.10.6", level=level)
    print(level, r)

Вывод SDK

None {'cost': 20, 'path': ['10.10.10.1', '10.10.10.3', '10.10.10.6'], 'reason': ''}
1 {'cost': None, 'path': [], 'reason': 'src/dst not found'}
2 {'cost': 20, 'path': ['10.10.10.1', '10.10.10.3', '10.10.10.6'], 'reason': ''}

11. Загрузка лаборатории IS-IS из 13 маршрутизаторов

Лаборатория из шести маршрутизаторов подходит для изучения событий Watcher и атрибутов TE, но в ней недостаточно альтернативных путей для содержательных упражнений с CSPF. Используйте лабораторию 13-hosts-demo-isis: разверните её или пропустите развёртывание и скачайте готовую LSDB demo_isis_LSDB.txt.

Загрузите LSDB в Topolograph как файл FRR IS-IS: снятую с r30 или скачанную demo_isis_LSDB.txt. Граф должен содержать 13 узлов и 52 направленных ребра: 12 на уровне 1 и 40 на уровне 2. Для 50 рёбер доступны атрибуты TE; исключение составляют два направления канала r110-r111.

Команда

cd containerlab/13-hosts-demo-isis
sudo clab deploy --topo 13-hosts-demo-isis.clab.yml
sudo docker exec clab-13-hosts-demo-isis-r30 vtysh -c 'show isis database detail'

Запрос SDK

from topolograph import Topolograph

topo = Topolograph(url="http://<your-topolograph>:8080", username="<email>", password="<password>")
graph = topo.graphs.upload(open("demo_isis_LSDB.txt").read(), vendor="FRR", protocol="isis")
print(graph.graph_time, graph.hosts)
print(graph.edges_list(per_page=200)["pagination"]["total"])
print(graph.edges_list(is_te_link=True, per_page=200)["pagination"]["total"])
print(graph.edges_list(is_te_link=False, per_page=200)["pagination"]["total"])

Вывод SDK

<new graph time> {'count': 13}
52
50
2

12. Проверка атрибутов TE перед расчётом пути

Перед выбором ограничения проверьте атрибуты TE. Найдите рёбра с административными группами gold и red, высокой TE-метрикой, малым резервом пропускной способности для приоритета 7, а также рёбра с SRLG и без поддержки TE. Обычный расчёт кратчайшего пути не показывает, подходит ли канал для туннеля.

В этом графе фильтр gold (0x00000002) возвращает 10 направленных рёбер, red (0x00000004) - 2, temetric__gt=30 - 4, unreserved_bw_7__lt=1000000 - 2, а is_te_link=False - два направления канала r110-r111.

Команда

# Выполните через SDK для графа, загруженного на шаге 1

Запрос SDK

for query in (
    {'admin_group': '0x00000002'},
    {'admin_group': '0x00000004'},
    {'temetric__gt': 30},
    {'unreserved_bw_7__lt': 1_000_000},
    {'is_te_link': False},
):
    result = graph.edges_list(per_page=200, **query)
    print(query, result['pagination']['total'])

Вывод SDK

{'admin_group': '0x00000002'} 10
{'admin_group': '0x00000004'} 2
{'temetric__gt': 30} 4
{'unreserved_bw_7__lt': 1000000} 2
{'is_te_link': False} 2

13. Зафиксировать путь без ограничений

Рассчитайте путь от r10 до r14 без ограничений и сохраните его как исходный для следующих упражнений. Так каждое новое ограничение можно будет сравнить с известным маршрутом.

Исходный путь проходит через r10 r100 r110 r14, имеет стоимость 30 и использует параллельный канал eth2 между r10 и r100.

Команда

# Конфигурация маршрутизаторов не меняется: рассчитайте исходный путь CSPF

Запрос SDK

print(graph.cspf_path('r10', 'r14'))

Вывод SDK

{'cost': 30, 'path': ['r10', 'r100', 'r110', 'r14'], 'reason': ''}

14. Избежать общих групп риска

Используйте srlg_exclude, чтобы проложить путь в обход обслуживаемого канала или общей кабельной трассы. Исходный путь r10 r100 r110 r14 имеет стоимость 30: его первый канал входит в SRLG 300, а оба параллельных канала между r10 и r100 - в SRLG 100.

При исключении SRLG 300 набор маршрутизаторов не меняется, но выбирается eth1 и стоимость возрастает до 35. Исключение SRLG 100 даёт путь r10 r11 r100 r110 r14 со стоимостью 40; SRLG 200 - r10 r100 r101 r111 r14 со стоимостью 45; одновременно SRLG 100 и 200 - r10 r11 r101 r111 r14 со стоимостью 50.

Команда

# Конфигурация маршрутизаторов не меняется: меняйте только список srlg_exclude

Запрос SDK

for groups in ([300], [100], [200], [100, 200]):
    print(groups, graph.cspf_path('r10', 'r14', srlg_exclude=groups))

Вывод SDK

[300] {'cost': 35, 'path': ['r10', 'r100', 'r110', 'r14'], 'reason': ''}
[100] {'cost': 40, 'path': ['r10', 'r11', 'r100', 'r110', 'r14'], 'reason': ''}
[200] {'cost': 45, 'path': ['r10', 'r100', 'r101', 'r111', 'r14'], 'reason': ''}
[100, 200] {'cost': 50, 'path': ['r10', 'r11', 'r101', 'r111', 'r14'], 'reason': ''}

15. Выбор пути по пропускной способности и приоритету установки

Запросите туннель 8 Мбит/с с разными приоритетами установки. Исходный путь r10 r100 r110 r14 имеет стоимость 30, но канал r100-r110 сообщает только 4 Мбит/с свободной пропускной способности для приоритета 7 и 10 Мбит/с для приоритетов 0-3.

С приоритетом 7 CSPF выбирает путь r10 r100 r111 r14 стоимостью 40; с приоритетом 0 сохраняется r10 r100 r110 r14 стоимостью 30. Запрос 20 Мбит/с не помещается ни на одном доступном пути и завершается отказом по ограничениям.

Команда

# Конфигурация маршрутизаторов не меняется: меняйте bandwidth и setup_priority

Запрос SDK

for priority in (7, 0):
    print(priority, graph.cspf_path('r10', 'r14', bandwidth='8M', setup_priority=priority))
print(graph.cspf_path('r10', 'r14', bandwidth='20M'))

Вывод SDK

7 {'cost': 40, 'path': ['r10', 'r100', 'r111', 'r14'], 'reason': ''}
0 {'cost': 30, 'path': ['r10', 'r100', 'r110', 'r14'], 'reason': ''}
{'cost': None, 'path': [], 'reason': 'no path satisfies the requested constraints'}

16. Рассчитать путь по TE-метрике

Перед расчётом с metric_type='te' убедитесь, что для каждого рассматриваемого канала известна TE-метрика. Путь r10 r100 r110 r14 имеет стоимость IGP 30, но TE-метрика канала r100-r110 равна 100, а канала r100-r111 - 10.

По TE-метрике CSPF выбирает путь r10 r100 r111 r14 со стоимостью 30. Стоимость того же пути по метрикам IGP равна 40, поэтому влияние выбранной метрики хорошо видно.

Команда

# Конфигурация маршрутизаторов не меняется: выберите TE-метрику вместо метрики IGP

Запрос SDK

print(graph.cspf_path('r10', 'r14', metric_type='te'))

Вывод SDK

{'cost': 30, 'path': ['r10', 'r100', 'r111', 'r14'], 'reason': ''}

17. Включение и исключение административных групп

Используйте биты административных групп, чтобы потребовать или исключить определённый класс каналов. Бит 1 обозначает gold, бит 2 - red. Путь от r13 до r15 без ограничений проходит через r13 r100 r110 r15 и имеет стоимость 30.

Требование gold через admin_include_all=['1'] переводит этот путь на r13 r101 r111 r15 со стоимостью 45; для пары r10-r14 оно даёт r10 r101 r111 r14 со стоимостью 55. Исключение red через admin_exclude_any=['2'] даёт путь r13 r100 r111 r15 со стоимостью 40.

Команда

# Передавайте номера битов, а не шестнадцатеричные маски

Запрос SDK

print(graph.cspf_path('r13', 'r15', admin_include_all=['1']))
print(graph.cspf_path('r10', 'r14', admin_include_all=['1']))
print(graph.cspf_path('r13', 'r15', admin_exclude_any=['2']))

Вывод SDK

{'cost': 45, 'path': ['r13', 'r101', 'r111', 'r15'], 'reason': ''}
{'cost': 55, 'path': ['r10', 'r101', 'r111', 'r14'], 'reason': ''}
{'cost': 40, 'path': ['r13', 'r100', 'r111', 'r15'], 'reason': ''}

18. Ограничить CSPF одним уровнем IS-IS

Задайте level=1 или level=2, чтобы выполнить расчёт внутри одной топологии IS-IS, и убедитесь, что оба конечных узла входят в неё. Для пары r30-r31 прямой путь уровня 1 имеет стоимость 10, а путь уровня 2 проходит через r30 r10 r11 r31 и имеет стоимость 40.

Путь r130-r131 имеет стоимость 10 на уровне 1, а на уровне 2 возвращает src/dst not found. В объединённой топологии путь r130-r15 имеет стоимость 50, но ни на одном отдельном уровне он не существует, потому что пересекает границу уровней.

Команда

# Конфигурация маршрутизаторов не меняется: ограничьте запрос уровнем 1 или 2

Запрос SDK

for level in (None, 1, 2):
    print(level, graph.cspf_path('r30', 'r31', level=level))
print(graph.cspf_path('r130', 'r131', level=2))

Вывод SDK

None {'cost': 10, 'path': ['r30', 'r31'], 'reason': ''}
1 {'cost': 10, 'path': ['r30', 'r31'], 'reason': ''}
2 {'cost': 40, 'path': ['r30', 'r10', 'r11', 'r31'], 'reason': ''}
{'cost': None, 'path': [], 'reason': 'src/dst not found'}

19. Разбор причин отказа CSPF

Проверяйте поле reason, когда CSPF возвращает пустой path. В запросе на 20 Мбит/с оба конечных узла известны, но ни один путь не располагает достаточной пропускной способностью. Для запроса уровня 1 между r130 и r15 нет топологии выбранного уровня, содержащей оба узла.

При невыполнимом ограничении пропускной способности возвращается no path satisfies the requested constraints; если один из узлов отсутствует на выбранном уровне - src/dst not found. Эти причины требуют разных действий.

Команда

# Повторите запросы с отказом из шагов 5 и 8

Запрос SDK

print(graph.cspf_path('r10', 'r14', bandwidth='20M'))
print(graph.cspf_path('r130', 'r15', level=1))

Вывод SDK

{'cost': None, 'path': [], 'reason': 'no path satisfies the requested constraints'}
{'cost': None, 'path': [], 'reason': 'src/dst not found'}

20. Моделирование изменения одного ребра

Смоделируйте работы на канале r100-r110, не меняя конфигурацию маршрутизаторов. На отдельной копии графа добавьте SRLG 999 к ребру уровня 2 с помощью update_edge, пересчитайте путь с исключением этой группы, а затем очистите SRLG.

Исключение SRLG 999 заменяет путь r10 r100 r110 r14 стоимостью 30 на r10 r100 r111 r14 стоимостью 40; очистка SRLG восстанавливает исходный путь. Ребро, существующее только на уровне 2, отклоняет isis_level=1. После полной замены через replace_edge раздельные данные по уровням теряются, поэтому CSPF с явным параметром level возвращает HTTP 422.

Команда

# Выполняйте упражнение на отдельном графе: изменение сохраняется
# Сначала найдите идентификатор ребра через edges_list(include=['edge_key'])

Запрос SDK

edge = next(e for e in graph.edges_list(include=['edge_key'], per_page=200)['items']
             if e['src'] == 'r100' and e['dst'] == 'r110')
print(graph.update_edge(edge['id'], isis_level=2, srlg=[999]))
print(graph.cspf_path('r10', 'r14', srlg_exclude=[999]))
print(graph.update_edge(edge['id'], isis_level=2, srlg=[]))
print(graph.cspf_path('r10', 'r14'))

Вывод SDK

... srlg: [999] ...
{'cost': 40, 'path': ['r10', 'r100', 'r111', 'r14'], 'reason': ''}
... srlg: [] ...
{'cost': 30, 'path': ['r10', 'r100', 'r110', 'r14'], 'reason': ''}

21. Размещение LSP с учётом остаточной пропускной способности

Последовательно создайте четыре туннеля по 4 Мбит/с между r10 и r14 и после каждого размещения проверяйте остаточную пропускную способность и выбранный путь. До размещения первого LSP на исходном пути r10 r100 r110 r14 доступен резерв 4 Мбит/с для приоритета 7.

T1 проходит через r10 r100 r110 r14 со стоимостью 30; T2 - через r10 r100 r111 r14 со стоимостью 40; T3 использует второй канал r10-r100 и имеет стоимость 45; T4 проходит через r10 r11 r101 r110 r14 со стоимостью 55. После упражнения удалите все тестовые LSP.

Команда

# Конфигурация маршрутизаторов не меняется: создайте через SDK четыре туннеля RSVP-TE по 4 Мбит/с

Запрос SDK

for name in ('T1', 'T2', 'T3', 'T4'):
    lsp = graph.add_lsp({
        'name': name, 'src': 'r10', 'dst': 'r14', 'bandwidth': '4M',
        'paths': {'primary': {'role': 'primary', 'bandwidth': '4M'}},
    })
    primary = lsp['paths']['primary']
    print(name, primary['path'], primary['cost'])
print(graph.edges_list(include=['lsp_left_bw', 'lsps'], per_page=200)['items'])
graph.delete_lsps()

Вывод SDK

T1 ['r10', 'r100', 'r110', 'r14'] 30
T2 ['r10', 'r100', 'r111', 'r14'] 40
T3 ['r10', 'r100', 'r110', 'r14'] 45
T4 ['r10', 'r11', 'r101', 'r110', 'r14'] 55
... lsp_left_bw_7 и lsps для каждого ребра ...
{'deleted': 4}
